Introduction Of Refrigerated Circulators Series : Principles, Functions, and Application Fields
構造及原理

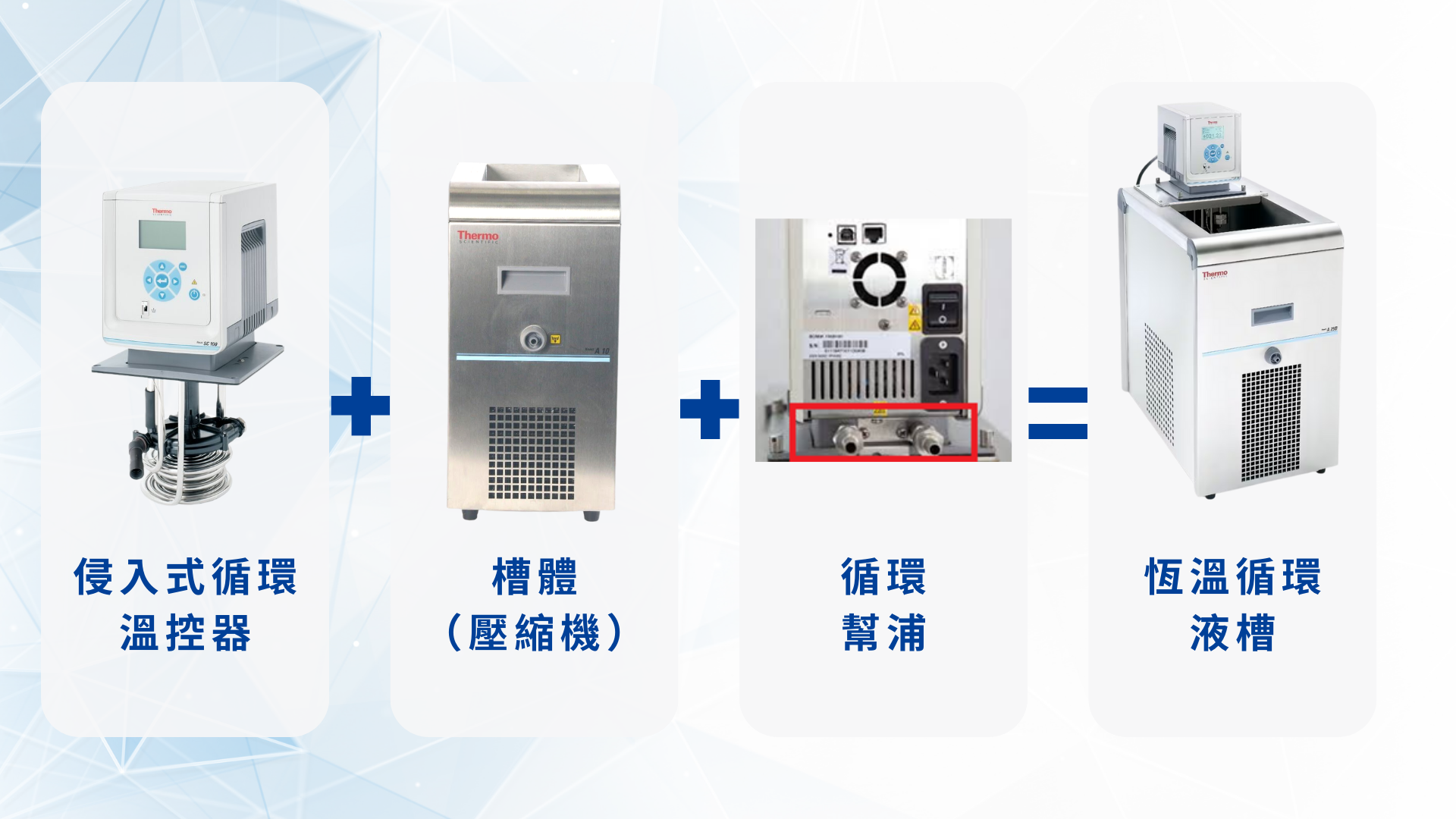

高低溫恆溫循環液槽（Bath Circulator）又稱恆溫循環水槽或恆溫循環浴槽，通常是由一個容器或槽體搭載溫度控制系統及循環幫浦所組成。槽體內部填充液體（通常是水或其他冷卻液）。液體通過加熱元件（如：加熱器）或冷卻元件（如：壓縮機）進行溫度控制，以保持槽內的溫度恆定。使用者可透過循環幫浦將槽內液體送出，接連所需溫控設備或附件，以達成外循環溫度控制或熱交換應用。

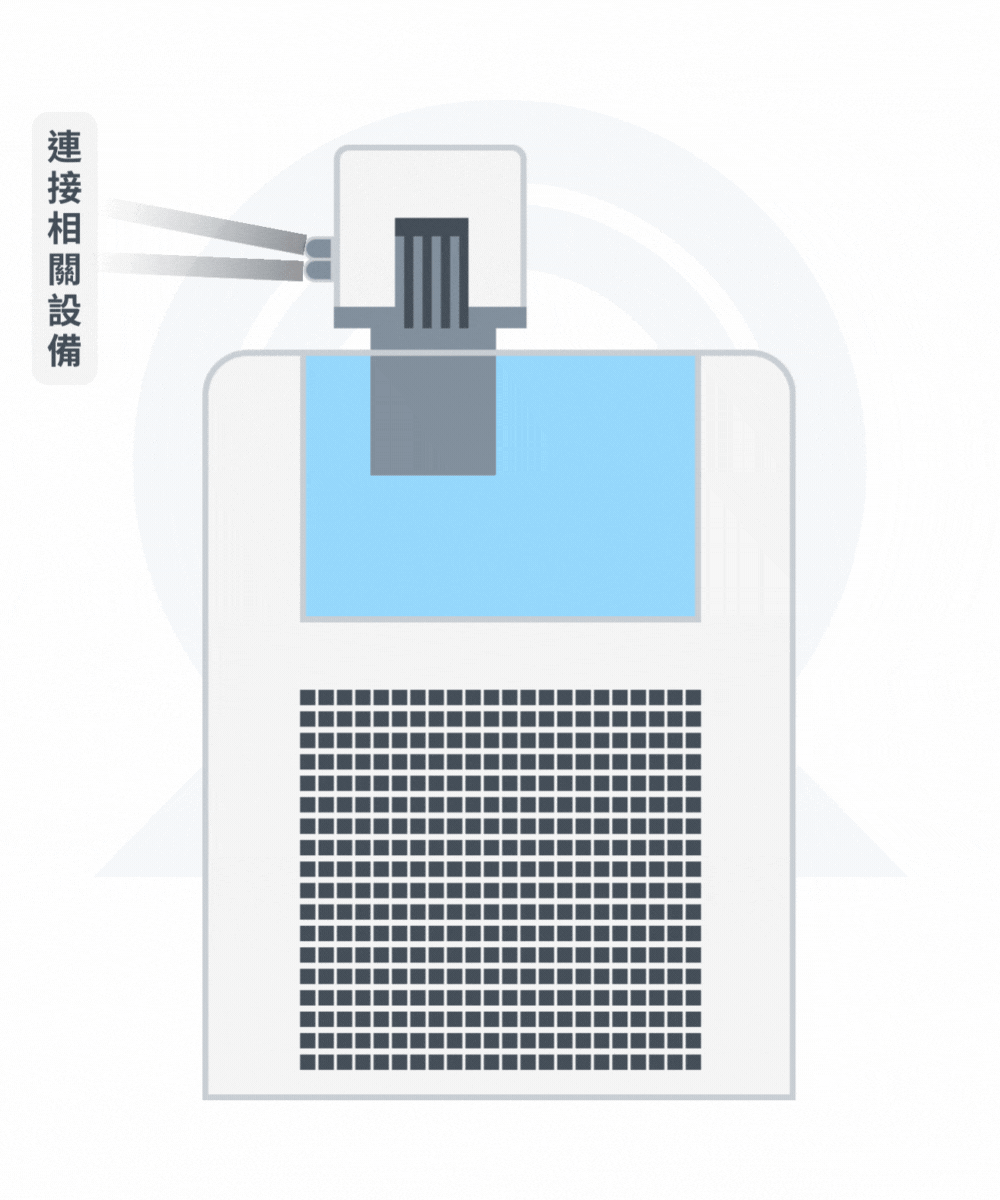

機器作動
ThermoFisher Scientific產品特色：
友善環境設計：在設備使用壽命期間，可節省高達80%的能源成本及電量
- 所有裝置均符合RoHS標準（不含鉛和汞）
- 包裝可回收再利用
操作安全：設備符合UL/CSA/CE標準，確保在發生故障時能安全運行或停止
- 115V/60Hz設備已獲UL/CSA/CE列名認可
- 可選配IQ/OQ合規性測試
使用方便：
- 所有侵入式循環溫控器均配有直觀的使用者界面和明亮的顯示螢幕，可查看關鍵讀值，每個設備均配有快速入門指南，可實現簡單的設置和操作。
- 侵入式循環溫控器可以90度旋轉，以實現最佳觀看效果。
優質保修服務 : 尚偉在地服務50年，提供您全方位的保修服務
簡單2步驟，讓您輕鬆選擇適合的設備
1. 選擇適合的侵入式循環溫控器
ThermoFisher Scientific提供3款共8種型號侵入式循環溫控器，供使用者選擇
- 標準型：專為簡易使用而設計，具有送液和加熱功能，適合閉鎖循環應用。
- 進階型：提供更強大的送液性能，AC200可做程式規劃。
- 頂級型：非常適合需要複雜控制，多個程式規劃和極端溫度性能的應用。
標準系列
進階系列
頂級系列
型號
SC100
SC150
SC150L
AC150
AC200
PC200
PC201
PC300
最高溫度（°C）
100
150
150
150
200
200
200
300
溫度穩定性（°C）
0.02
0.01
0.01
加熱器功率（kW）
230 V/115 V
2 / 1.2
2 / 1.2
2 / 1.2
3
最大流量（L/min）
17
20
24
最大壓力（mbar/psi）
300 / 4.35
475 / 6.89
560 / 8.12
槽體深度要求（mm）
150
200
150
200
可程式設定溫度點
5
可規劃程式
-
-
1
10
高溫警報
-
-
Y
Y
低液位警報
-
Y
Y
Y
遠程感測器端口
-
Y
Y
安全功能
-
高溫、低液位或馬達過載自動停機功能
幫浦
2段速度
3段速度
增量速度40% 到 100%
2. 選擇適合的槽體
在選擇槽體之前，請確認是要做槽體內部恆溫或是外部恆溫循環應用
- 槽體內部恆溫應用
可以做為樣品恆溫的應用。
- 外部恆溫循環應用
通常用於外部設備恆溫應用，因此冷卻能力成為關鍵考慮的規格。
【不銹鋼槽體】
- A系列具有壓縮機，搭配侵入式循環溫控器可實現高低溫控制
- S系列僅透過侵入式循環溫控器做加熱溫控
|
控制器槽體 |
A10 |
A10B |
A25 |
A25B |
A40 |
|
SC-100 |
-10 ~ 100 ℃ |
-10 ~ 100 ℃ |
-25 ~ 100 ℃ |
-25 ~ 100 ℃ |
- |
|
SC-150 |
-10 ~ 100 ℃ |
-10 ~ 100 ℃ |
-25 ~ 150 ℃ |
-25 ~ 100 ℃ |
- |
|
SC-150L |
- |
- |
-25 ~ 150 ℃ |
- |
-28 ~ 150 ℃ |
|
AC-150 |
-10 ~ 100 ℃ |
-10 ~ 100 ℃ |
-25 ~ 150 ℃ |
-25 ~ 100 ℃ |
- |
|
AC-200 |
-10 ~ 100 ℃ |
-10 ~ 100 ℃ |
-25 ~ 200 ℃ |
-25 ~ 100 ℃ |
- |
|
PC-200 |
- |
- |
-25 ~ 200 ℃ |
- |
- |
|
槽體最大容量 (L) |
6 |
30 |
12 |
21 |
12 |
|
製冷能力 (W) |
240 |
250 |
500 |
500 |
800 |
|
外部尺寸 (L x W x H mm) |
414 x 220 x 632 |
913 x 429 x 471 |
483 x 273 x 711 |
541 x 324 x 740 |
519 x 385 x 749 |
|
重量 (kg) |
27.5 |
44.5 |
36.1 |
42.3 |
55.2 |
|
控制器槽體 |
S7 |
S13 |
S31 |
S45 |
S49 |
|
SC-100 |
RT+13 ~ 100 ℃ |
RT+13 ~ 100 ℃ |
RT+13 ~ 100 ℃ |
RT+13 ~ 100 ℃ |
RT+13 ~ 100 ℃ |
|
SC-150 |
RT+13 ~ 150 ℃ |
RT+13 ~ 150 ℃ |
RT+13 ~ 150 ℃ |
RT+13 ~ 150 ℃ |
RT+13 ~ 150 ℃ |
|
SC-150L |
RT+13 ~ 150 ℃ |
RT+13 ~ 150 ℃ |
- |
RT+13 ~ 150 ℃ |
RT+13 ~ 150 ℃ |
|
AC-150 |
RT+13 ~ 150 ℃ |
RT+13 ~ 150 ℃ |
RT+13 ~ 150 ℃ |
RT+13 ~ 150 ℃ |
RT+13 ~ 150 ℃ |
|
AC-200 |
RT+13 ~ 200 ℃ |
RT+13 ~ 200 ℃ |
RT+13 ~ 200 ℃ |
RT+13 ~ 200 ℃ |
RT+13 ~ 200 ℃ |
|
PC-200 |
RT+13 ~ 200 ℃ |
RT+13 ~ 200 ℃ |
- |
RT+13 ~ 200 ℃ |
RT+13 ~ 200 ℃ |
|
PC-201 |
RT+13 ~ 200 ℃ |
RT+13 ~ 200 ℃ |
- |
RT+13 ~ 200 ℃ |
RT+13 ~ 200 ℃ |
|
PC-300 |
RT+13 ~ 200 ℃ |
RT+13 ~ 200 ℃ |
- |
- |
- |
|
槽體最大容量 (L) |
8 |
12 |
19 |
41 |
53 |
|
外部尺寸 (L x W x H mm) |
200 x 154.2 x 111.9 |
200 x 239.9 x 119.9 |
150 x 296.5 x 311.9 |
300 x 298.1 x 311.9 |
200 x 498 x 429.9 |
|
重量 (kg) |
10.6 |
12.3 |
14.2 |
20.3 |
24.3 |
應用領域：
- 新藥開發
- 生化實驗
- 化學/石化研究
- 材料研究
- 食品科學
- 環境監測
- QC/QA/R&D
- 分析儀器
如何維護與保養
定期保養及維護是確保設備長期穩定運行和準確性的重要步驟
A. 定期清潔
使用一段時間後，侵入式循環溫控器的不銹鋼表面可能會出現斑點並失去光澤。可以使用普通的不銹鋼清潔劑清潔。
至少每次更換槽內液體時，都要使用水和軟布清潔槽體和內置組件。
請勿使用去污粉和任何含有溶劑的物質。
B. 冷卻系統
為了保持壓縮機的冷卻能力，依照操作環境，每年清洗冷卻鰭管2到4次。
關閉電源並用氣槍清潔鰭管。
對於極度污染，需要合格技術人員拆除冷卻裝置的壓縮機外殼來做清潔。
定期檢查槽內液體的水平和濃度，必要時進行添加或更換。
C. 管路檢查
每天檢查並旋緊管路及夾具。
D. 安全功能測試
請購買具有安全防護功能之設備，以確保設備運行中有多重保障
ThermoFisher Scientific高低溫恆溫循環液槽具有過高溫保護裝置及低液位保護裝置，均可透過手冊中步驟定期做安全功能檢測。
E. 定期保養
尚偉具有優質的維修團隊，可透過年度保養合約簽訂，檢測並維護設備，讓設備能處在最佳使用狀態。
F. 保持環境
確保設備周圍的環境整潔，避免灰塵和雜物進入設備內部。
如果您對精密高低溫循環液槽 ( ARCTIC Series ) 有任何其他問題，歡迎洽詢尚偉股份有限公司。
